Centrale CPAE pour afficheurs défilants PA516
Commande de 24 messages via contacts secs
Applications : Alertes visuelles, signalisation de sécurité, messages d’information automatique, gestion d’alarme. Idéal pour
lieux publics, industries, zones sensibles.
Cette centrale permet d’envoyer jusqu'à 24 messages préprogrammés sur un ou plusieurs afficheurs PA516 (16 caractères de 5 cm de hauteur) en activant des entrées par contacts secs.
- Connexion sécurisée via fiches RCA jusqu'à 100 m.
- Chaînage de plusieurs afficheurs en série.
- Consommation totale : 5 W pour centrale + afficheur.
- Message affiché en défilement, 50 caractères maximum.
- Prise DB9 pour programmation par PC (Windows/Mac).
- Si aucun contact actif, un point défile toutes les 20 secondes.
Fonctionnement
La centrale scrute en continu ses entrées. Lorsqu'un contact est fermé :
- le message correspondant est envoyé à l'afficheur,
- les messages multiples sont affichés dans l'ordre d'apparition,
- le premier message est précédé d'une flèche.
Les messages défilent tant que les contacts sont fermés. Si aucun contact, l'afficheur signale par défaut un point clignotant toutes les 20 secondes.

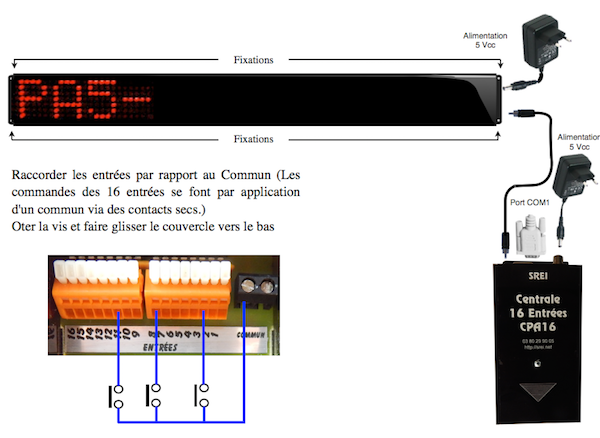

Installation
- Fixation murale par vis ø 4 mm (attention au plexiglas).
- Alimentation : 5 VDC pour la centrale et chaque afficheur.
- Connexion RCA pour liaison série, jusqu'à 100 m.
- Modification des messages via port DB9 (PC Windows ou Mac avec adaptateur USB/RS232).
Programmation centrale (PDF)
Tera Term (Windows) | CoolTermMac (Mac)
