Les afficheurs numériques BCD (Binary-Coded Decimal) permettent de convertir des données binaires en chiffres visibles sur de grands afficheurs lumineux. Ils sont adaptés à la lecture à distance dans les environnements industriels.
Disponibles en versions simples ou multiplexées, ces afficheurs reçoivent leur commande via des entrées BCD 4 bits (A, B, C, D) par chiffre.
Caractéristiques techniques
- Hauteur des chiffres : 10 cm, 15 cm, 20 cm, 28 cm
- Nombre de chiffres : de 1 à 4
- Alimentation : 24 Vcc, consommation 600 mA
- Entrées BCD compatibles 24 V niveau haut, 0 V niveau bas
- Mode non multiplexé : 4 entrées BCD par chiffre + commun
- Mode multiplexé : 4 entrées BCD + 2 lignes de sélection du chiffre
- Affichage stable si multiplexage maintenu pendant 300 ms
Exemple d'afficheur BCD 2 chiffres en 20 cm de hauteur
Codage BCD
| D | C | B | A | Chiffre affiché |
|---|---|---|---|---|
| 0 | 0 | 0 | 0 | 0 |
| 0 | 0 | 0 | 1 | 1 |
| 0 | 0 | 1 | 0 | 2 |
| 0 | 0 | 1 | 1 | 3 |
| 0 | 1 | 0 | 0 | 4 |
| 0 | 1 | 0 | 1 | 5 |
| 0 | 1 | 1 | 0 | 6 |
| 0 | 1 | 1 | 1 | 7 |
| 1 | 0 | 0 | 0 | 8 |
| 1 | 0 | 0 | 1 | 9 |
Exemples d'applications
- Affichage de mesures : températures, temps, compteurs
- Lecture de codes sur ligne de production
- Signalétique industrielle ou numérotation de postes
Afficheur BCD avec commande directe par chiffre

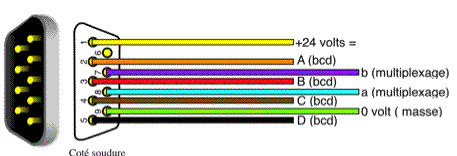

Afficheur multiplexé : réduction du nombre de fils
Le codage BCD doit être appliqué avant le signal de multiplexage.
La durée minimale recommandée du multiplexage est de 300 ms.
