Transmission de contacts secs par le réseau Ethernet TCP/IP

Fiabilité et rapidité pour vos échanges d'informations

La **transmission de contacts par réseau Ethernet** est une méthode rapide et fiable pour échanger des informations d'état (contacts ouverts ou fermés) entre deux appareils. Grâce à cette technologie, il est possible d'envoyer ces informations en utilisant un réseau câblé, et même de l'étendre via des solutions **CPL (Courant Porteur en Ligne)** ou **WiFi** pour atteindre des endroits dépourvus de câblage Ethernet.


Fonctionnalités clés de la transmission par réseau Ethernet

La transmission de contacts via le réseau TCP/IP offre une multitude d'applications pratiques pour l'automatisation et la surveillance :

  • **Gestion des alarmes :** Transmission fiable des signaux d'alarme d'un détecteur à une centrale d'alarme (par exemple, vers un coffret d'alarmes techniques 16 voies à entrées déportées par TCP/IP).
  • **Surveillance des machines :** Détection rapide des pannes ou arrêts de production.
  • **Contrôle des processus :** Commande à distance de machines ou d'équipements.
  • **Optimisation énergétique :** Surveillance de la consommation d'énergie pour une meilleure gestion.
  • **Sécurité :** Transmission de signaux d'aide à distance via des boutons d'alerte.
  • **Comptage :** Relevé de données de compteurs par impulsion.
  • **Flexibilité :** Utilisation de contacts secs non physiquement présents.

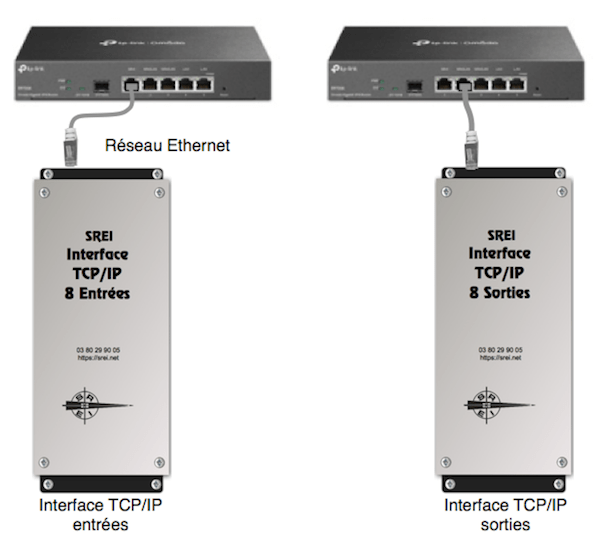

Schéma générique de transmission Ethernet

Interfaces SREI : Émetteur et Récepteur Ethernet

Notre système complet se compose d'une **Interface Ethernet Émetteur** et d'une **Interface Ethernet Récepteur**.

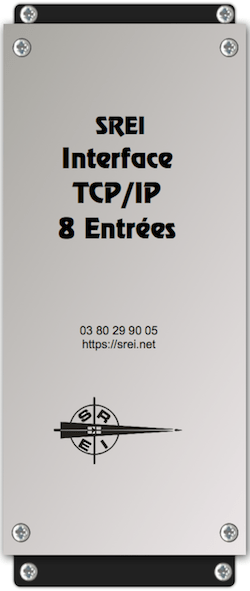

Interface Ethernet Émetteur SREI pour transmission de contacts par TCP/IP

Interface Ethernet Émetteur

L'interface Émetteur SREI est conçue pour collecter les informations de 8 contacts secs et les envoyer via le réseau Ethernet.

  • **Adresse IP par défaut :** 10.1.0.4
  • **Sous-réseau :** 255.0.0.0
  • **Raccordement réseau :** Prise RJ45
  • **Alimentation :** 12 Volts courant continu (200 mA typ.)
  • **Boîtier :** ABS noir, façade en acrylique aspect aluminium brossé, gravée au laser.
  • **Dimensions :** 145 x 65 x 25 mm
  • Les entrées numérotées de 1 à 8 se font à partir d'un contact sec avec la borne "Commun".

Interface Ethernet Récepteur

L'interface Récepteur SREI reçoit les informations de l'Émetteur et active ses relais de sortie en conséquence.

  • **Adresse IP par défaut :** 10.1.0.3
  • **Sous-réseau :** 255.0.0.0
  • **Raccordement réseau :** Prise RJ45
  • **Alimentation :** 12 Volts courant continu
  • **Sorties :** Contacts secs de relais à fermeture (avec un point commun pour toutes les sorties).
  • **Pouvoir de coupure :** 250 mA sous 24 Vcc (max 800 mA crête).
  • **Boîtier :** ABS noirr, façade en acrylique aspect aluminium brossé, gravée au laser.
  • **Dimensions :** 145 x 65 x 25 mm
  • Les sorties se font par des relais sur des contacts secs à fermeture qui sortent sur des bornes numérotées de 1 à 8 et une borne commune marquée "Commun".
  • Un contact de sortie de sécurité (fermé quant il n'y a pas de réception de signal)

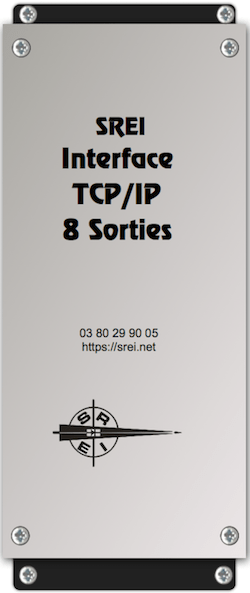

Interface Ethernet Récepteur SREI pour transmission de contacts par TCP/IP

Lorsque qu'une entrée de l'Émetteur présente un contact fermé, le relais de la sortie correspondante du Récepteur se ferme également, assurant une réplication fidèle de l'état des contacts.


Extension du réseau Ethernet : CPL et WiFi

Pour des installations où le câblage Ethernet n'est pas disponible, nos interfaces peuvent tirer parti des technologies **CPL (Courant Porteur en Ligne)** et **WiFi** pour étendre la portée du réseau.

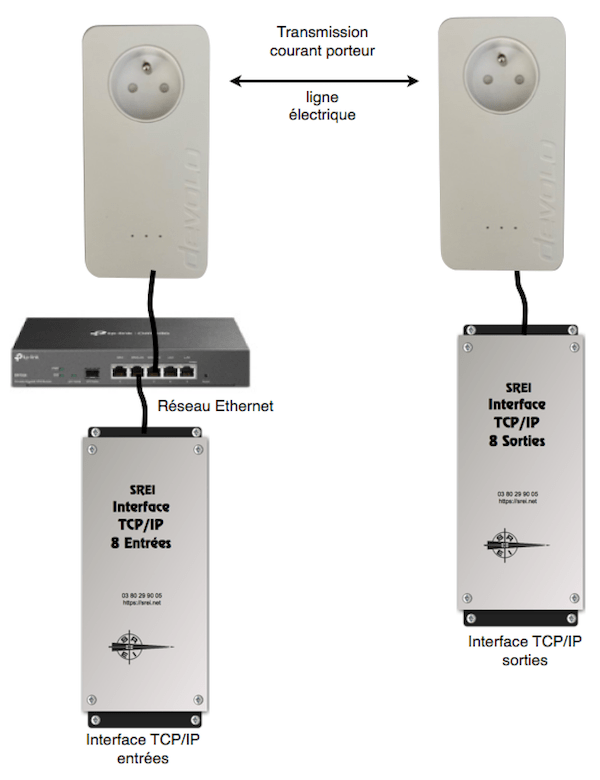

Extension du réseau Ethernet avec CPL (Courant Porteur en Ligne)

Extension via CPL (Courant Porteur en Ligne)

La communication par CPL utilise le circuit électrique existant pour transmettre les informations du réseau, éliminant le besoin de câblage dédié. Il suffit de brancher nos interfaces via la prise RJ45 sur des adaptateurs CPL.

  • Branchez un adaptateur CPL sur votre routeur Ethernet.
  • Branchez un second adaptateur CPL à l'emplacement distant où se trouve votre interface Ethernet SREI.
  • Connectez nos interfaces à l'adaptateur CPL via un câble RJ45.
  • Assurez-vous que les deux adaptateurs CPL sont sur le même circuit électrique.
  • Certains modèles de CPL intègrent une prise gigogne pour ne pas monopoliser votre prise électrique.

Extension via WiFi (Répéteur ou Réseau Maillé)

Pour une flexibilité maximale dans les zones non câblées, l'utilisation d'un système WiFi (avec un répéteur ou en réseau maillé) est une solution efficace. Nos interfaces Ethernet se connectent simplement à l'adaptateur WiFi.

  • Branchez l'interface Ethernet SREI via sa prise RJ45 sur le répéteur WiFi.
  • Assurez-vous que le répéteur est correctement configuré et connecté à votre réseau WiFi existant.
  • Cela permet de déporter les points de transmission et de réception sans tirer de câbles Ethernet.

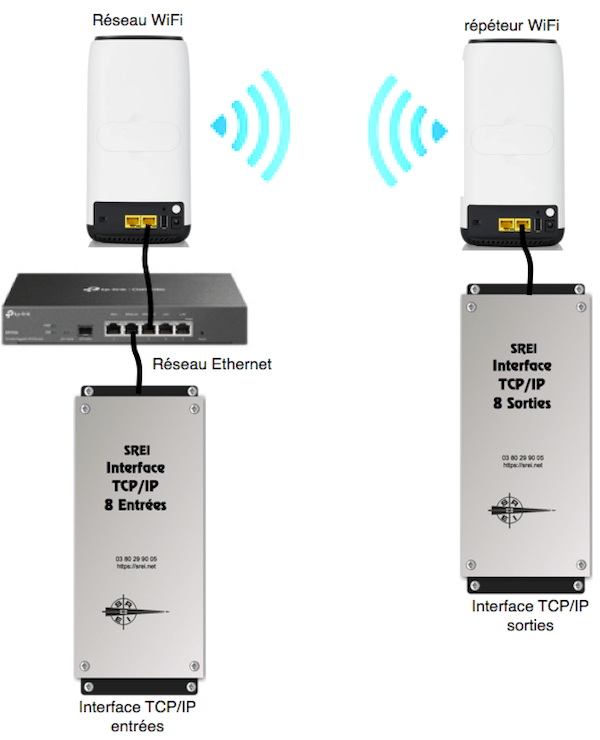

Extension du réseau Ethernet via WiFi avec répéteur

Que ce soit pour la surveillance d'équipements industriels, la gestion d'alarmes techniques ou l'optimisation de processus, la transmission de contacts par Ethernet SREI offre une solution performante, adaptable et facile à déployer.
**Fabrication française**


TUTORIEL

Ce tutoriel vous accompagne du branchement au test de bout en bout, puis vous montre comment étendre la liaison via CPL ou répéteur Wi-Fi. Les interfaces fonctionnent en plug-and-play : aucune configuration n’est requise.

1) Vérifier le contenu et préparer l'installation

  • 1 × Interface Émetteur (IP 10.1.0.4)
  • 1 × Interface Récepteur (IP 10.1.0.3)
  • 2 × Alimentations 12 Vcc
  • Câbles RJ45 (Cat 5e min.)
  • Fils pour contacts secs (entrées 1..8/16 + Commun)

Boîtiers ABS noirs — 145 × 65 × 25 mm (version 8 voies). Sorties par relais : 250 mA @ 24 Vcc, point commun.


Astuce : identifiez vos fils 1..8/16 et le Commun avant de démarrer, cela accélère les tests.

2) Câbler les entrées (contacts secs)

  1. Sur l’Émetteur, reliez l’entrée 1 à la borne Commun via votre contact sec (ou capteur).
  2. Répétez pour les entrées 2..8/16.
Bornier d'entrées — contacts secs

3) Raccorder au réseau Ethernet

  1. Branchez une RJ45 de l’Émetteur vers votre switch/routeur.
  2. Branchez une RJ45 du Récepteur vers le même réseau.
  3. Appairage usinePort 1470IP fixes

Évitez tout filtrage (ACL, pare-feu) entre 10.1.0.4 et 10.1.0.3 sur le port 1470.


4) Câbler les sorties (relais)

  1. Sur le Récepteur, reliez chaque sortie relais à votre circuit à commander via le point commun.
  2. Les sorties sont des contacts secs de relais (fermeture) avec un point commun pour toutes les voies.
  3. Un contact de sécurité est fermé quand aucune transmission n’a lieu (fail-safe).
Bornier de sortie — relais à contacts secs

5) Alimenter et vérifier

  1. Alimentez l’Émetteur en 12 Vcc, puis le Récepteur.
  2. Au bout de quelques secondes, le lien est actif. Aucun réglage n’est requis.
La position des entrées est transmise périodiquement (scrutation rapide) et les relais de sortie suivent.

6) Test de bout en bout (1 minute)

  1. Fermez l’entrée 1 côté Émetteur → vérifiez que le relais 1 du Récepteur colle.
  2. Répétez pour les canaux 2..8/16.
  3. Ouvrez chaque contact → le relais correspondant doit retomber.

7) Étendre via CPL (Courant Porteur)

Utilisez des adaptateurs CPL pour relier deux zones éloignées en passant par le réseau électrique existant.

  1. Branchez un CPL près de l’Émetteur et reliez-le en RJ45.
  2. Branchez un second CPL dans la zone du Récepteur et reliez-le en RJ45.
  3. Assurez-vous que les CPL sont appariés et sur le même circuit.

8) Étendre via répéteur / réseau Wi-Fi

Dans les zones non câblées, un répéteur Wi-Fi avec port RJ45 permet d’amener le réseau à proximité du module.

  1. Reliez l’interface TCP/IP à la prise RJ45 du répéteur.
  2. Placez le répéteur de façon à assurer une bonne couverture radio.

9) Cas d'usage typiques

10) Dépannage express
